Unsere Produkte zu Zentralschmiersystemen hier übersichtlich aufgelistet (Diese werden laufend ergänzt und wir stehen zurzeit am Anfang). Daher raten wir Ihnen, rufen Sie uns an oder schreiben Sie uns eine Nachricht. Fettpressen und Zubehör zum manuellen Schmieren finden Sie in diesem Beitrag.

Inhalt

Sind Sie nicht angemeldet, dann können Sie nicht zu allen Artikeln geleitet werden! Legen Sie jetzt ein Konto an!


Zentralschmierpumpen

Lincoln Pumpen; für  Fett und Öl. Bis 350Bar bis 30 Pumpenabgänge.
Lincoln Pumpen, vielseitig und für jede Anwendung.

Elektrisch angetriebene Pumpen

P502

Lincoln Pompe 502
Kompakte 1 kg Pumpe für progressive Schmiersysteme

QLS301 / 401 / SKF TLMP Schmierstoffgeber

P301, P401
Kompakt- Pumpe

ZPU 01/02

Abb. ZPU08

P203

P203 mit Behältern von 2 bis 15 kg Volumen. Für Fett und Öl. 12, 24 VDC oder 120 / 230VAC

P205

Lincoln P205
Industrie Fettpumpe P205 4-30L Behälter

Lincoln P502

Kompakte Schmierpumpe mit 1kg Vorratsbehälter.

Betriebsspannung 12 oder 24 V. Mit oder ohne integrierter Zeitsteuerung.

Natürlich gibt es viele weitere Ausführung, rufen Sie uns an! 033 221 98 44

Alle relevanten Informationen zu dieser Pumpe finden Sie hier.

Ersatzteile zur Pumpe P502


Lincoln P203 P223 P233 P243

Die vielseitig verwendbare Pumpe. Mit Behältern von 2 bis 15 kg Fett oder Öl Vorrat und ausbaubar mit bis zu 3 Pumpenelementen / Schmierkreisen. In folgenden Betriebsspannungen erhältlich: DC 12V; 24V AC 110-230V. Verschiedene Steuerungsvarianten machen diese Pumpe auch für Ihre Anwendung passend.

Technische Daten

Dosiermenge pro Pumpenelement 0.7-4.0 cm3/min

Behälter 2-15 Liter

Betriebsdruck maximal 350 Bar

Schmierstoffe Fett bis NLGI 2, Öl mit einer Viskosität von mind. 40 mm2/s

Betriebsspannung 12/24 V DC, 110-260 V AC, 50/60 Hz

Schutzart IP6K9K

Typenschlüssel Codierung (Bis Produktion April 2019)

Hinweis, da es unzählige Ausführungen gibt, führen wir diese Pumpen online nicht. Kontaktieren Sie uns und wir bieten Ihnen diese gerne an oder stellen eine Ausführung für Sie zusammen. 033 221 98 44 oder info[ät]treboux.ch. Ein Verwendungsbeispiel ist in diesem Bericht beschrieben.

Technische Unterlagen zur Pumpe P203, 223/233, 243

Ersatzteilbuch / oft verkaufte Artikel finden sie hier im Shop. Einstellung und Kontrollen.

Montageanleitungen: Die Montageanleitungen sind sehr umfangreich und enthalten die Meisten benötigen Informationen. So ist auch das Einstellen der Pausen / Schmierzeit darin enthalten. Da die Pumpen mit und ohne Steuerungen verbaut werden und es unterschiedliche Betriebsspannungen gibt, existieren auch mehrere Anleitungen.

Anders als in den Katalogen bieten wir Ihnen alle Ersatzteile einzeln an. Kontaktieren Sie uns. 033 221 98 44

Reparatur Handbuch


Lincoln QLS 301/401 321/421 / SKF TLMP

P301, P401
Kompakt- Pumpe

Finden Sie Unterlagen zur Pumpe 301/401 in diesem Dokument. Diese Pumpe wird auch unter dem Namen SKF TLMP vertrieben. Diese Pumpe eignet sich bei Anlagen mit wenigen Schmierstellen (max. 18) da der SSV Progressivverteiler direkt angebaut ist, braucht diese extrem wenig Platz.

Profitieren Sie, dass wir Ihnen alle Einzelteile einzeln anbieten können / die Pumpe auf Ihr Bedürfnis anpassen können.


Lincoln P205

Für meist stationäre Anwendungen mit grossem Fettbedarf wird die Pumpe P205 eingesetzt. Behältergrössen von 4 bis 30 Liter Volumen und 5 mögliche Pumpenplätze machen diese Pumpe vielseitig anpassbar. Sei es für progressive Schmiersysteme oder Mehrleitungsanlagen. Diese Pumpe wird entweder mit einem Drehstrommotor mit Spannung nach Kundenwunsch betrieben oder mittels einer standardisierten Welle, wo diese extern angetrieben wird. Die wichtigsten Unterlagen finden Sie hier. Wenn Sie nicht fündig werden, stehen wir Ihnen gerne zur Verfügung.

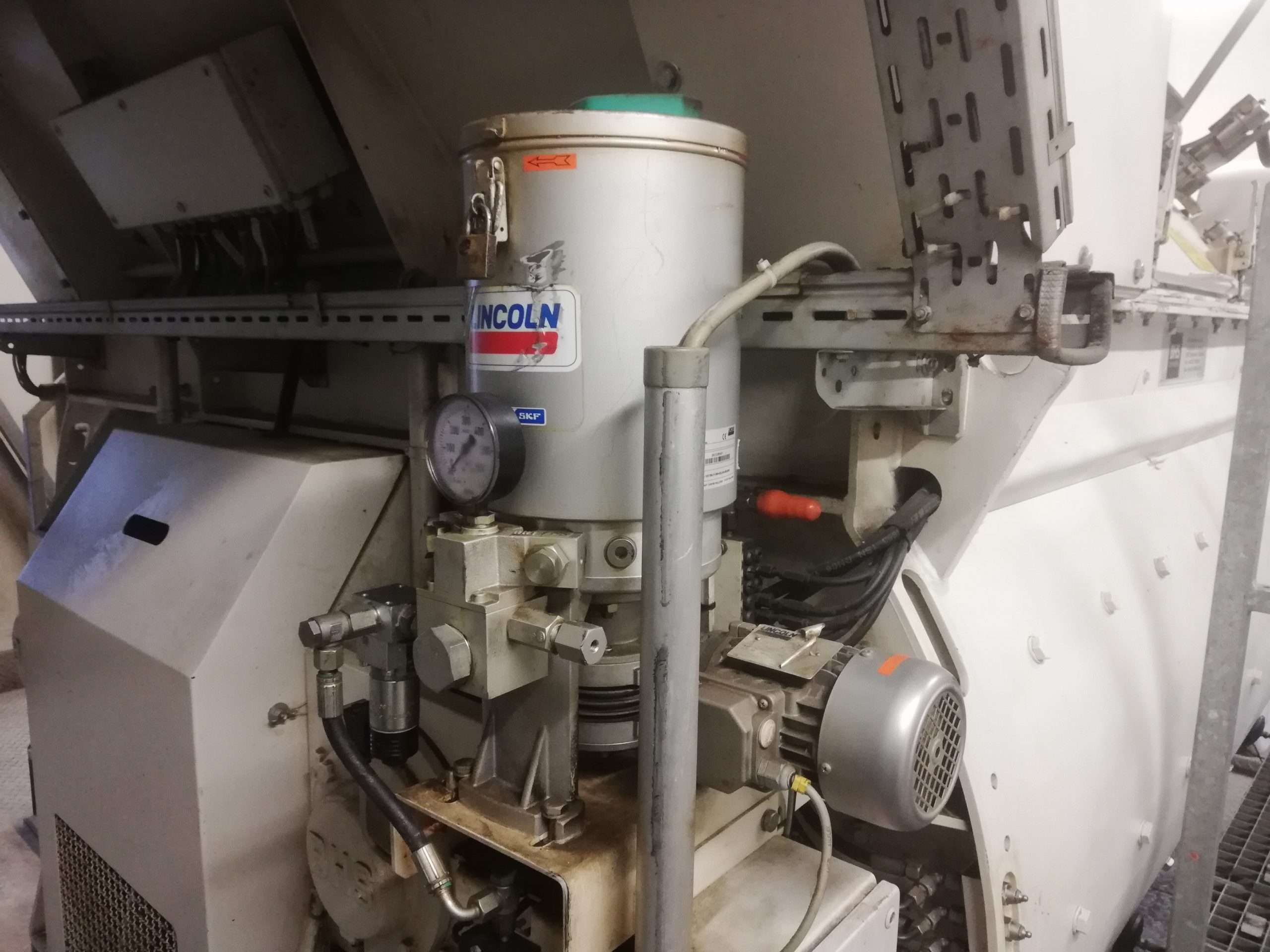

Lincoln ZPU 01/02

Wenn grosse Förderleistungen gefragt sind, ist die ZPU Pumpe ihr Fall. Diese wird oft zum Schmieren von Labyrinthdichtungen an Betonzentralen eingesetzt. Unterlagen zur Pumpe finden Sie hier. Gerne helfen wir Ihnen!


Systeme zur Pumpenbefüllung

Hinweise

Zentralschmierpumpen zu befüllen ist nicht immer einfach. Beachten Sie, dass der Behälter nicht überfüllt wird! Oft gibt es eine Entlüftung im oberen Bereich des Behälters, welche nicht von Fett verstopft werden sollte. Wir empfehlen den Behälter von unten zu befüllen und nicht durch die allfällige Öffnung oben im Behälter. Oft gelangt beim Öffnen des Behälters auch Schmutz ins Fett, dieser beeinträchtigt die Funktion der Zentralschmieranlage und der Lagerstellen.

In diesem Dokument finden Sie auch detaillierte Informationen.

Varianten

Ist Ihre Maschine unterwegs und bleibt sie lange auf Baustellen? Dann empfehlen wir ihnen die Pumpe mit Fettkartuschen zu befüllen. Folgende Produkte helfen Ihnen dabei:

Alle Zentralschmieranlagen für Fett der Klasse NLGI-2 sind mit einem Schmiernippel ausgestattet. Das heisst, dass Sie gegebenenfalls Ihre Pumpe mit dem entsprechenden Befüllanschluss ausstatten müssen. Leider gibt es hier unzählige Varianten. Gerne helfen wir Ihnen bei der Suche des richtigen Anschlusses. Unten finden Sie die gängigsten.

Bei Lincoln und ILC Pumpen ist das Gewinde der möglichen Befüll Plätze M22x1.5 bei SKF und Beka-Max Pumpen M20x1.5 oder sogar kleiner.

Allenfalls kann es nötig sein, den Anschluss zu verlängern / abzuwinkeln

Ist Ihre Maschine stationär oder kommt Sie immer wieder in die Garage? Dann empfehlen wir Ihnen die Zentralschmieranlagen ab dem Fettfass zu befüllen. (Der Fettpreis ist attraktiver und das Befüllen geht schneller) handbetriebene Fasspumpen eignen sich nur bedingt zum Pumpen von Fett der Klasse NLGI-2, gerne beraten wir sie bei der Auswahl der richtigen pneumatischen Fasspumpe.


Hydraulisch angetriebene Fettpumpen

HTL 201

Kartuschen Pumpe

Kompakte Schmierpumpe für Fett und auch Meisselpaste.

Verfügbar für 400 g Standard Kartuschen, 400 g LS Kartuschen mit G1″ Gewinde und Kartuschen mit 22 mm Trapez Gewinde.

120 oder 270 Bar Maximaldruck

Vorteile: Kontinuierliche Förderung unabhängig Lage, Vibration und Anzahl Druckanstiege.

HTL 101

Hammerschmierpumpe
Lincoln HTL 101

Finden Sie die Betriebsanleitung hier.

Verteiler

SSV Schmierstoffverteiler

Monoblock progressiv Schmierstoffverteiler für Öl und Fett. Auch in Edelstahl Ausführung erhältlich! Auf Wunsch mit optischem Kontrollstift oder elektrischem Kolbendetektor oder mit integriertem Notschmiernippel.

Anzahl Auslässe: 5-22

Technische Informationen über dir Verteiler finden Sie in diesem Dokument. Zu den Kontrollsensoren lesen Sie bitte hier.

Bitte beachten Sie, dass wir online nur die häufigst verwendeten Artikel führen. Gerne helfen wir Ihnen! Denn den richtigen Verteiler zu wählen, ist etwas knifflig! 033 221 98 44

Wichtig! Verwenden Sie bei den Auslässen immer die entsprechenden Auslassverschraubungen mit Konus! Ansonsten arbeitet der Verteiler wie ein T-Stück und das Fett entweicht dort wo der Widerstand am geringsten ist. Verschliessen Sie niemals Auslass 1 und 2 wenn diese mit einem Stern versehen sind!

TypBefestigungs
Bohrungen in mm
Teile-Nr.Max. Anzahl Auslässe
SSV 66.4619-26473-16
SSV 86.4619-25730-28
SSV 106.4619-26841-110
SSV 126.4619-25731-212
SSV 146.4619-28862-114
SSV 166.4619-28863-116
SSV 186.4619-28864-118
SSV 206.4619-28865-120
SSV 226.4619-28866-122
Bitte beachten Sie, dass nur registrierte Benutzer die Artikel online besuchen können!

SSV Verteiler Zubehör

Verschraubungen und Leitungsmaterial

Sortimente

Auf Wunsch stellen wir für Sie das passende Sortiment zusammen! Rufen Sie uns an! 033 221 98 44

Sortimente angepasst auf Ihr Bedürfnis!

Metrische LL/L/S Verschraubungen

Verschraubungen mit Doppelkantenschneidring umfassen eine Überwurfmutter, einen Doppelkantenschneidring und einen Grundkörper. Zum Herstellen der Verbindung müssen die Überwurfmutter und der Doppelkantenschneidring auf das Rohrende gesetzt werden. Dabei sind die beiden Teile wie oben abgebildet auszurichten. Anschliessend kann das Rohr in den Grundkörper gesteckt und die Überwurfmutter angezogen werden. Bei diesem Vorgang schneidet
der Doppelkantenschneidring so in das Rohr, dass die Verbindung abgedichtet wird.

Gerade Verschraubung LL /L/S

Artikel Nr.:BezeichnungAnschlussMaterial
223-12531-8G4-LLC4-LLStahl
223-12454-9G4-LLC VA4-LLVA
223-12482-9G6-LLC6-LLStahl
G6-LLC VA6-LLVA
223-12482-2G6-LC6-LStahl
G6-LC VA6-LVA
223-13049-1G6-SC6-SStahl
G8-LLC8-LLStahl
223-12381-8G8-LC8-L
223-12531-2G10-L10-L
Rohrverbinder inkl. Überwurfmuttern und Schneidringe.

Gerade Einschraubverschraubungen Metrisch LL/L/S

Finden Sei Ihre Verschraubung in unserem Konfigurator für gerade Einschrauber! Alle Verschraubungen werden mit entsprechendem Schneidring und Überwurfmutter geliefert. Ausser die Bezeichnung beginnt mit einem X.

Gerade Einschraub-Verschraubung 4 / 6 / 8 -LL

4-LL Rohrdurchmesser D = 4 mm; SW1 = 10 mm

Artikel Nr.:BezeichnungGewinde GAnschlussMaterial
223-12533-5GE4-LLM6x1KM6x1K4-LLStahl
223-13784-9GE4-LLM6x1K-VAM6x1K4-LLVA
223-12271-8GE4-LLM8x1KM8x1K4-LLStahl
223-13069-1GE4-LLM10x1KM10x1K4-LLStahl
223-12270-8GE4-LLR1/8G1/8″ K4-LLStahl
223-13614-8GE4-LLR1/8-VAG1/8″ K4-LLVA
Gerade Einschraubverschraubungen mit 4-LL Anschluss, auf Anfrage auch mit weiteren Gewinden lieferbar.

6-LL Rohrdurchmesser D = 6 mm; SW1 = 12 mm

Artikel Nr.:BezeichnungGewinde GAnschlussMaterial
223-12533-9GE6-LLM6x1KM6x1K6-LLStahl
223-13658-7GE6-LLM6x1K-VAM6x1K6-LLVA
223-13023-1GE6-LLM8x1KM8x1K6-LLStahl
223-13658-6GE6-LLM8x1K-VAM8x1K6-LLVA
223-13023-9GE6-LLM8x1.25KM8x1.25K6-LLStahl
223-12271-7GE6-LLM10x1KM10x1K6-LLStahl
223-13658-5GE6-LLM10x1K-VAM10x1K6-LLVA
223-12270-7GE6-LLR1/8KG1/8″ K6-LLStahl
223-13614-9GE6-LLR1/8K-VAG1/8″ K6-LLVA
223-13624-2GE6-LLG1/8G1/8″6-LLStahl
223-12273-6GE6-LL1/8NPT1/8 NPT6-LLStahl
Gerade Einschraubverschraubungen mit 6-LL Anschluss, auf Anfrage auch mit weiteren Gewinden lieferbar.

8-LL Rohrdurchmesser D = 8 mm; SW1 = 14 mm

Artikel Nr.:BezeichnungGewinde GAnschlussMaterial
223-13021-1GE8-LLM10x1KM10x1K8-LLStahl
223-12270-9GE8-LLR1/8G1/8″ K8-LLStahl

Winkel Einschraubverschraubungen 4 / 6 / 8 -LL

Artikel Nr.:BezeichnungGewinde GAnschlussMaterial
223-12533-6WE4-LLM6x1M6x1K4-LLStahl
223-13021-5WE4-LLM8x1M8x1K4-LLStahl
223-13069-2WE4-LLM10x1M10x1K4-LLStahl
223-13021-4WE4-LLR1/8KG1/8″K4-LLStahl
223-13688-8WE4-LLR1/8K VAG1/8″K4-LLVA
223-13023-2WE6-LLM6x1M6x1K6-LLStahl
223-13677-4WE6-LLM6x1 VAM6x1K6-LLVA
223-13023-9WE6-LLM8x1M8x1K6-LLStahl
223-13677-2WE6-LLM8x1 VAM8x1K6-LLVA
223-13023-4WE6-LLM8x1.25M8x1.25K6-LLStahl
223-13021-3WE6-LLM10x1M10x1K6-LLStahl
223-13677-3WE6-LLM10x1 VAM10x1K6-LLVA
223-12485-9WE6-LLR1/8KG1/8″K6-LLStahl
223-12453-7WE6-LLR1/8K VAG1/8″K6-LLVA
223-13620-4WE6-LL 1/8″ NPT1/8″ NPT6-LLStahl
223-12362-4WE8-LLM10x1M10x1K8-LLStahl
223-13021-6WE8-LLR1/8KG1/8″K8-LLStahl
223-13677-1WE8-LLR1/8K VAG1/8″K8-LLVA
WE Verschraubungen mit kegeligem Gewinde. Überwurfmutter und Schneidring im Lieferumfang. Liste nicht abschliessen. Fragen Sie an: 033 221 98 44

Winkel Einschraubverschraubungen Metrisch L/S

Verbinder

T- Verschraubungen / Einstellbare L-/- T Verschraubungen

Überwurfmuttern und Schneidringe

Natürlich haben wir viele weitere Varianten, ab Lager Lieferbar. Ruf an 033 221 98 44

Schwenkverschraubungen

Zum Inhaltsverzeichnis.

Stutzen und Schraubhülsen für HD Leitung KF 300

Merkmale NW4 / DN4 Schmierleitungen:

  • Aussendurchmesser Schlauch 8.6-8.75 mm
  • Schlüsselweite Schraubhülse 12 mm
  • Stutzen Schlüsselweite 10 mm

Merkmale NW6 / DN6 Schmierleitungen:

  • Aussendurchmesser Schlauch 11.2 / 11.3 mm
  • Schlüsselweite Schraubhülse 17 mm
  • Stutzen Schlüsselweite 12 mm

Mit Stutzen, Schraubhülsen und HD Schlauch werden Schmierleitungen erstellt. Siehe diese Anleitung. Auf den Rohrstutzen (ohne Nut) wird Überwurfmutter und Schneidring montiert. Diese Schläuche halten dem Betriebsdruck von 350 Bar problemlos stand. Auf Wunsch stellen wir Ihnen den Schlauch einbaufertig zusammen. Rufen Sie uns an und wir machen ihnen den Schlauch genau passend. 033 221 98 44

Hinweis: Bauen Sie vor befüllte Leitungen ein! Ansonsten kann die Schmierstelle trocken laufen!

Schlauchstutzen / Schraubnippel gerade

Schlauchstutzen
Schraubnippel gerade
Artikel Nr.:D [mm]NWL1 Länge [mm]
432-24162-36420
432-24162-56424
432-24162-46430
853-390-0078430
226-10721-88622
853-390-0086622
226-10690-110630
Übersicht gerade Schlauchstutzen. Ausführung ohne Nut

Schlauchstutzen / Schraubnippel 90°

Artikel Nr.:D [mm]NWL Länge [mm]H [mm]SW
532-30739-664211310
532-30739-864372810
532-30739-964532810
226-10087-966452212
406-708-00886382012
226-10690-2106362312
Übersicht 90° Schlauchstutzen ohne Nut. Für Schneidringe und Überwurfmuttern. Material: Stahl promatiert. Auf Anfrage auch Rostfrei.

Schlauchstutzen / Schraubnippel 45°

Artikel Nr.:D [mm]NWL Länge [mm]H [mm]
532-32183-3641524
532-32183-2642535
Schlauchstutzen 45° ohne Nut

Schraubhülse

Schraubarmatur
Schraubhülse
Artikel Nr.:SW [mm]NWL Länge [mm]Material / Farbefür Schlauch D
432-23031-1*12428Stahl Zink-Nickel /schwarz8.6 / 8.75
432-23031-1612428Stahl Zink-Nickel8.6 / 8.75
432-23676-112428Edelstahl 1.4401 / 316 / V4A8.6 / 8.75
226-10721-917636Stahl Zink-Nickel11.2 / 11.3
Schraubhülsen *unsere Empfehlung. (Beste Qualität zum besten Preis)

Übersicht weiterer / Sonderstutzen

Die folgenden Stutzen eignen sich, um Leitungen zusammenzusetzen / zu reparieren oder für engste Verhältnisse.

HD- Schlauch KF 300 / Schmierschlauch

HD Schlauch KF 300
Artikel Nr.:DNWVerkaufseinheit / LängeFüllung
504-36033-38.64MeterwareFett
504-36033-338.64Rolle à 50mFett
17S5538.64Meterwarekeine
17S553 50m8.64Rolle à 50mkeine
982-750-111+AF211.26MeterwareFett
111-35301-411.26Meterwarekeine
HD Schlauch KF 300 für Zentralschmieranlagen (Thermoplast)

Steckverschraubungen für Metallstutzen

PA-Leitungen / Polyamidrohre / Kunststoffrohre für Zentralschmierung

Schmierleitung für Steckverschraubungen oder für die Verwendung mit Schneidringen / Kegelringen

Wir empfehlen den Einbau von befüllten Leitungen, da die Leitungen ansonsten vor dem Einbau mühselig befüllt werden müssen. Falls Sie besondere Fette in Ihrer Anwendung benötigen, können wir Ihnen die Schläuche auch befüllen. Am besten rufen Sie kurz an. 033 221 98 44

Artikel Nr.:D (aussen)
[mm]
d (innen)
[mm]
Wandstärke
[mm]
FarbeFüllungMax. Druck
[Bar]
VE
534-36741-3421schwarzja132m
534-36741-2421rotja132m
534-36741-1421grünja132m
534-36741-5421gelbja132m
504-36061-7421schwarzja240m
022-015(3/16″)2.61.1schwarznein138m
504-36041-2631.5schwarzja267m
504-36041-24631.5schwarzja267100m
112-35127-2631.5schwarznein267m
112-35255-4861schwarznein76m
112-35127-91071.5schwarznein188m
Polyamid Rohre

Quicklink Steckverschraubungen

Steckverschraubungen für PA Leitungen

Polyamid Leitungen werden bei Schmiersystemen oft gesteckt. Die Vorteile sind die schnelle Montage und der kleine Platz, der zum fest zeihen benötigt wird. Bitte verwenden Sie nicht Steckkupplungen aus der Pneumatik, diese sind nicht für die hohen Arbeitsdrücke der Schmieranlagen ausgelegt. Zu beachten ist, dass nicht jede Steckkupplung für Polyamid-Rohr und Metallstutzen geeignet ist. Beachten Sie dieses Dokument.

Steckverbinder

Steckverbinder werden zum Zusammensetzen von Leitungen verwendet und sind daher bei Reparaturarbeiten sehr hilfreich.

Gerade Steckverschraubungen für Polyamid Rohr

Steckverschraubung
Gerader Quicklink Steckanschluss für PA Leitung

Sofern nicht anders vermerkt, mit konischem (selbstdichtendem Gewinde) für die Verwendung mit Polyamid Rohr.

Artikel Nr.:BezeichngungGewindefür Rohr (D)Bemerkung
226-10210-5GEZ4-M5M54
226-13752-3GEK4-M6x1M6x14
226-13752-1GEK4-M8x1M8x14
226-13752-2GEK4-M10x1M10x14
226-13752-4GEK4-R1/8G 1/84
226-10205-2GEZ4-R1/8G 1/84mit Gewindedichtung
226-13752-8GEK6-M6x1M6x16auch für Stutzen mit Nut
226-13752-7GEK6-M8x1M8x16
226-14111-3GEKM6-M10x1M10x16auch für Stutzen mit Nut
226-13752-9GEK6-R1/8G 1/86auch für Stutzen mit Nut
226-13746-9GEZ6-R1/4G 1/46mit Gewindedichtung
226-13746-5GEZ8-1/8G1/88mit Gewindedichtung
226-13746-6GEK10-M16x1,5M16x1.510
Steckverschraubungen für Zentralschmierleitung aus Kunststoff

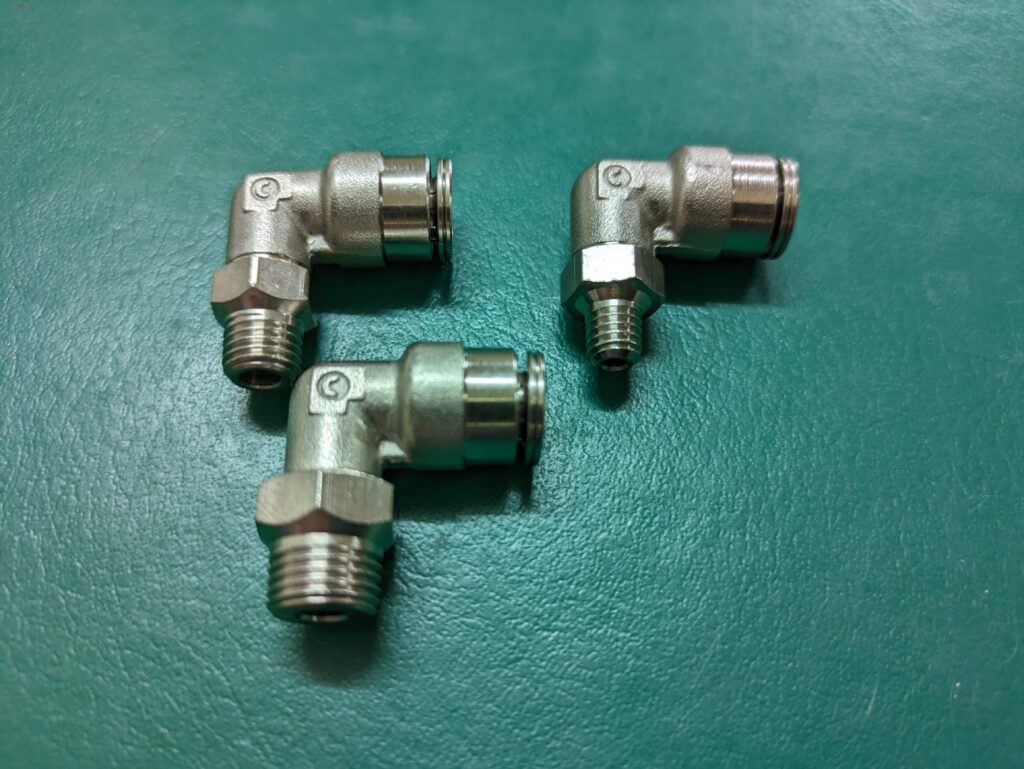

Winkel Steckverschraubungen für Polyamid Rohr

Sofern nicht anders vermerkt, mit konischem (selbstdichtendem Gewinde) für die Verwendung mit Polyamid Rohr.

Kniestück 4mm
Quicklink Steckverschraubungen für PA- Leitungen
Artikel Nr.:BezeichngungGewindefür Rohr (D)Bemerkung
226-13753-5WEK4-M6x1M6x14
226-13753-1WEK4-M8x1M8x14
226-13753-2WEK4-M10x1M10x14
226-13753-3WEK4-R1/8G 1/84
226-13753-7WEK6-M6x1M6x16
226-14123-2WEKM6-M8x1M8x16auch für Stutzen mit Nut
319-20610-1WEK6-M8x1.25M8x1.256
226-13753-6WEKM6-M10x1M10x16auch für Stutzen mit Nut
226-13753-4WEK6-R1/8G 1/86
226-13753-9WEKM6-R1/8 ZG 1/86mit Gewindedichtung
auch für Stutzen mit Nut
226-14123-1WEK6-R1/4G 1/46
226-14123-6WEK8-R1/8G 1/88
Winkelsteckverschraubungen für PA-Rohr

Drehbare / schwenkbare Winkelanschlüsse für Polyamid Rohr

Bitte beachten Sie, dass diese Drehgelenke nur für langsame Drehbewegungen ausgelegt sind und diese nicht in schnell drehende Wellen geschraubt werden sollten. Falls Sie dies brauchen, rufen Sie uns an und wir helfen Ihnen auch dazu eine passende Lösung zu finden. 033 221 98 44

Diese Verschraubung kann wie eine einstellbare Winkelverschraubung eingesetzt werden.

Drehgelenk
Schwenkbare Winkelverschraubung mit konischem Einschraubgewinde, aus vernickeltem Messing.
Artikel Nr.:BezeichngungGewindefür Rohr (D)Bemerkung
226-13776-7WEDZ4-M5M54
226-13756-6WEDK4-M6x1M6x14
226-13756-1WEDK4-M8x1M8x14
226-13756-2WEDK4-M10x1M10x14
226-13756-3WEDK4-R1/8G 1/84
226-14157-3WEDKM6-M6x1M6x16auch für Stutzen mit Nut
226-13756-4WEDK6-M8x1M8x16auch für Stutzen mit Nut
226-13756-5WEDK6-M10x1M10x16auch für Stutzen mit Nut
226-13756-8WEDK6-R1/8G 1/86auch für Stutzen mit Nut
226-13776-1WEDZ6-R1/4G 1/46mit O-Ring
226-13776-3WEDZ8-1/8G 1/88mit O-Ring
Drehbare Steckverschraubungen für PA Leitungen
Schwenkbare Steckverschraubung
Drehgelenke für Zentralschmieranlagen

Zubehör

Steckverschraubungen für Metall Stutzen mit Nut

Steckverschraubung Lincoln SKF (Ausführung mit Gewindedichtung)

1-O-Ring-Steckverbinder (350 bar)

Eigenschaften und Vorteile
• Geeignet für Fett
• Geringer Einbauraum
• Für einen Betriebsdruck von max. 350 bar
• Für Rohr ∅ 6 mm
• Oberfläche: vernickeltes C5M (seewasserbeständig)
• Rohrdichtung, Expansionsring für Spannzangenfutter

Gerade Steckverschraubungen für Stutzen mit Nut

Gerade Steckanschlüsse für Hochdruckleitungen
Artikel Nr.:BezeichngungGewindefür Rohr (D)Bemerkung
226-14111-4GEKV6-M6x1M6x16
226-14111-2GEKV6-M8x1M8x16
226-14111-3GEKM6-M10x1M10x16auch für PA Leitung
226-14111-1GEKZV6-R1/8G 1/86mit Gewindedichtung
226-14139-1GEZV6-R1/4G 1/46
Steckverschraubungen gerade für Metallstutzen mit Nut

Winkel Steckverschraubungen für Stutzen mit Nut

Winkelstück
Kniestück Steckverbinder
Artikel Nr.:BezeichngungGewindefür Rohr (D)Bemerkung
226-11193-4WEKM6-M6x1M6x16auch für PA Leitung
226-14123-2WEKV6-M8x1M8x16
226-14123-3WEKV6-M10x1M10x16
226-13753-9WEKM6-R1/8 ZG 1/86mit Gewindedichtung
auch für PA Leitung
226-11193-7WEKM6-R1/4G 1/46auch für PA Leitung
Steckverschraubungen 90° für Metallstutzen mit Nut

Einstellbare / Drehbare Steckverschraubungen für Stutzen mit Nut (schwenkbar)

Die Verschraubung wird mit dem Sechskant festgezogen, der abgewinkelte Anschluss bleibt frei drehbar.
Artikel Nr.:BezeichngungGewindefür Rohr (D)Bemerkung
226-14157-3WEDKM6-M6x1M6x16auch für PA Leitung
226-14157-1WEDKV6-M8x1M8x16
226-14157-2WEDKM6-M10x1M10x16auch für PA Leitung
226-13756-9WEDKM6-R1/8G 1/86auch für PA Leitung
226-14157-4WEDKV6-R1/4G 1/46
Steckverschraubungen 90° für Metallstutzen mit Nut

Weitere Armaturen für Rohrstutzen mit Nut

Rohrstutzen mit Nut

Hochdruck Schläuche für Schraubarmaturen

Wir haben ein umfangreiches Sortiment von Schmierleitungen. Unten stehend finden Sie die Schläuche NW 4 (Aussendurchmesser 8.6 / 8,75 mm, Innendurchmesser 4 mm) und NW 6 (Aussendurchmesser 11.2 mm, Innendurchmesser 6 mm)

Artikel Nr.:DNWVerkaufseinheit / LängeFüllung
504-36033-38.64MeterwareFett
504-36033-338.64Rolle à 50mFett
17S5538.64Meterwarekeine
17S553 50m8.64Rolle à 50mkeine
982-750-111+AF211.26MeterwareFett
111-35301-411.26Meterwarekeine
HD Schlauch KF 300 für Zentralschmieranlagen (Thermoplast)

Zubehör

Gerne helfen wir Ihnen auch gerne den Schlauch zu verlegen und befestigen. Laufend werden hier weitere Artikel aufgeschaltet.

Adapter und Anschlussstücke

Gerade Verlängerungen

NummerAussengewindeInnengewindeLänge [mm] (Total)
304-19801-1M5G1/4
304-19787-2M6x1M6x120
304-19787-1M6x1M8x1
304-19437-1M8x1M8x118
304-19167-1M8x1G1/8
304-19548-1M8x1.25M8x1
304-19509-1M10x1M10x118
406-004M10x1 zyl.M10x118
304-19509-2M10x1M10x123
304-19509-3M10x1M10x140
304-19509-4M10x1M10x150
304-19230-2M10x1.5M10x1
712-12724-7M12x1M10x1
00809049M22x1.5 zyl.M22x1.5
304-17571-1M22x1.5 zyl.G1/4
304-19743-11/4″-28UNFM8x128
304-19230-1R1/8M10x1
304-19125-1R1/8G1/818
304-19125-2R1/8G1/823
304-19125-3R1/8G1/830
304-17557-1G1/8G1/4
482849G1/4G1/8
7013-03710-4G1/4M22x1.5
770 241 215R1/4G1/8
226-14105-5G1/4G1/425
770 241 216R3/8G1/8
222-12578-4G3/8G1/4
770-241 217R3/8G1/4
Liste nicht abschliessend.

Hinweise:

R = BSP Gewinde konisch

G = BSP Gewinde paralell

Steht bei den metrischen Aussengewinden kein zyl am Ende sind diese auch konisch / kegelig.

Anschlussstücke 45°

45° Kniestück
Einschraubadapter 45°
NummerAussengewindeInnengewinde
432-24050-4M6x1M8x1
432-24050-1M8x1M8x1
432-24051-1M10x1M8x1
432-24050-3M10x1M10x1
432-70673-1R1/8G1/8
Weitere auf Anfrage

Drehbare Anschlussstücke

Schmiernippel

Weiter führen wir auch Schmiernippel mit zusätzlich eingebauten Rückschlagventilen ( Wenn diese in Hochdruckkreise gebaut sind), Flachkopfschmiernippel usw… Rufen Sie an, wir helfen Ihnen gerne! 033 221 98 44 oder schreiben Sie eine Nachricht an info(ät)treboux.ch

Nippelblöcke und Schmierbänke

Schmieren Sie Ihre Maschine manuell? Dann machen Sie es sich doch bequem und verlegen Sie die Schmiernippel an eine angenehme Stelle. Finden Sie Details in diesem Dokument.

Du hast kein Produkt im Warenkorb!
0
Skip to content
